产品型号：COSMO
品牌名称：Octave Photonics

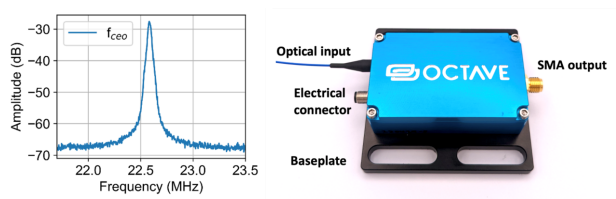

Octave Photonics的光频梳偏频测量模块(COSMO)，为测量载波包络偏移频率(fceo)的f-2f自参考锁定过程提供了一种紧凑且方便的解决方案。COSMO运用了非线性波导技术产生超连续谱，将频谱扩展到至少一个倍频区域，通过低频翻倍与高频进行重叠，从而精准测定fceo。同时，COSMO可以用极低的脉冲能量检测目标频率，从而实现更低的功耗或更高的重复频率。
产品特点：
· 输入波长：~1560 nm
· 输入脉冲能量：>200 pJ
· 输入：PM1550光纤
· 输出：SMA连接器
· 尺寸：~40x25x15 毫米
· CEO 信噪比：>35 dB
产品参数：
|
参数
|
COSMO
|
|
输入脉冲波长
|
~1560 nm
|
|
最小脉冲能量（for CEO detection）
|
150 pJ typical
200 pJ max.
|
|
绝对最大输入脉冲能量
|
1 nJ
|
|
推荐输入脉冲持续时间
|
<250 fs
|
|
输入光纤
|
PM1550
|
|
输入光学信号接口
|
FC/APC
|
|
输出电信号接口
|
SMA
|
|
模块尺寸
|
57x35x17 mm
|
|
平均功率消耗
|
0.6 Watts (50 mA @12 V)
|
|
工作温度
|
0 to 40 C
|
|
CEO峰值信号比
|
>35 dB (300 kHz RBW)
|

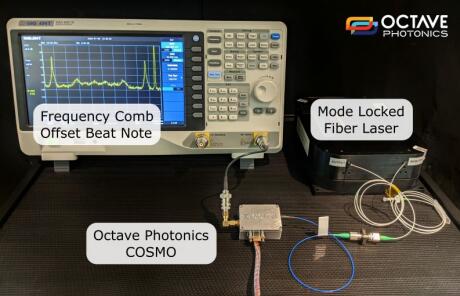

偏移检测示例：在上图配置中，COSMO连接到Er:光纤激光器的输出端。 射频频谱分析仪显示三个峰值：fCEO、fCEO – frep 和 frep，其中 frep 是激光重复率。
|
