品牌名称：德国海曼（Heimann）
HCM系列提供适合应用的热电堆传感器芯片和滤光器，以及采用小型 SMD封装的进行信号调节的模拟ASIC。ASIC的增益可以通过内部上拉电阻预设为2150或 4300。借助集成的线性温度参考，可以对不断变化的环境温度进行补偿。传感器电源电压可以在2.7V和5V之间选择。
产品特点：
· 小型无铅SMD封装
· 集成了模拟输出的ASIC
· 集成线性温度参考
· 大量滤光片选项
· -20°C至120°C的大工作范围
· 气体浓度测量的理想选择
产品参数：
|
|
HCM C12
|
HCM C2c2
|
HCM C22
|
HCM E222
|
Unit
|
|
通道数
|
1
|
1
|
1
|
2
|
|
|
传感器尺寸
|
3.8x3.8
|
3.8x3.8
|
3.8x3.8
|
5x5
|
mm2
|
|
单元尺寸
|
0.612
|
0.762
|
1.22
|
1.22
|
mm2
|
|
电压响应
|
22
|
30
|
63
|
63
|
V mm2 / W
|
|
灵敏度
|
58
|
52
|
44
|
44
|
V / W
|
|
电阻RTP
|
86
|
75
|
84
|
84
|
kOhm
|
|
电阻RTP的TC
|
0.02
|
0.02
|
0.02
|
0.02
|
% / K
|
|
噪音
|
38
|
35
|
37
|
37
|
nV / Hz½
|
|
可探测率
|
0.9e8
|
1.1e8
|
1.4e8
|
1.4e8
|
cm Hz½ / W
|
|
时间常数
|
<5
|
10
|
10
|
10
|
ms
|
|
温度参考电压
|
1.4
|
1.4
|
1.4
|
1.4
|
V
|
|
灵敏度温度参考
|
16
|
16
|
16
|
16
|
mV/°C
|
|
零输入信号电压
|
1.2
|
1.2
|
1.2
|
1.25
|
V
|
|
传感器增益
|
4300 or 2150
|
4300 or 2150
|
4300 or 2150
|
4300 or 2150
|
V / V
|
|
视场
|
120
|
120
|
120
|
120
|
degree
|
|
工作温度
|
-20 .. 120
|
-20 .. 120
|
-20 .. 120
|
-20 .. 120
|
°C
|
|
储存温度
|
-40 .. 120
|
-40 .. 120
|
-40 .. 120
|
-40 .. 120
|
°C
|

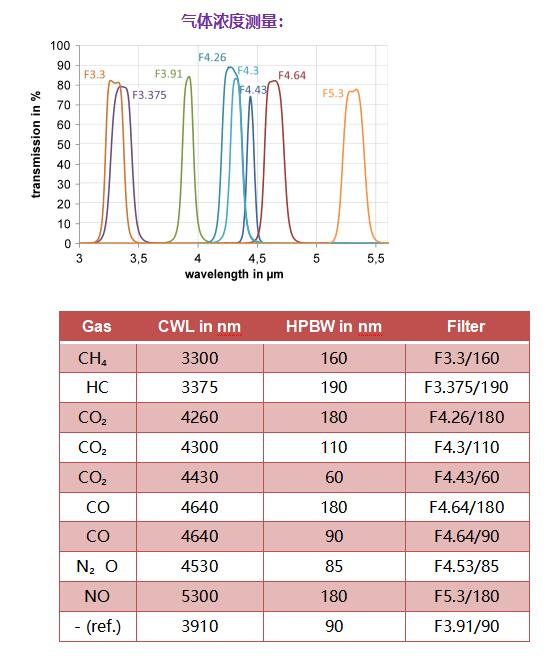

滤光器选项：
|
